典 型 应 用：
●纯化水分配系统升温换热器，降温换热器，巴氏消毒换热器。
●注射用水分配系统升温换热器，降温换热器。
●纯化水和注射用水点换热器。
●物料控温换热器。
Typical applications：
●Purified water distribution system, heat exchanger, cooling heat exchanger, heat exchanger。
●njection water distribution system heating and heat exchanger, cooling and heat exchanger。
●Water point heat exchanger for purifying water and injection water。
●Material temperature control heat exchanger。
设 计 特 点
●符合AsME BPE卫生结构设计标准。
●符合GMP要求。
●管程最低点排放。
●管程无死角。
●多导程。
●壳程采用膨胀节防止温差过大导致换热器破裂。

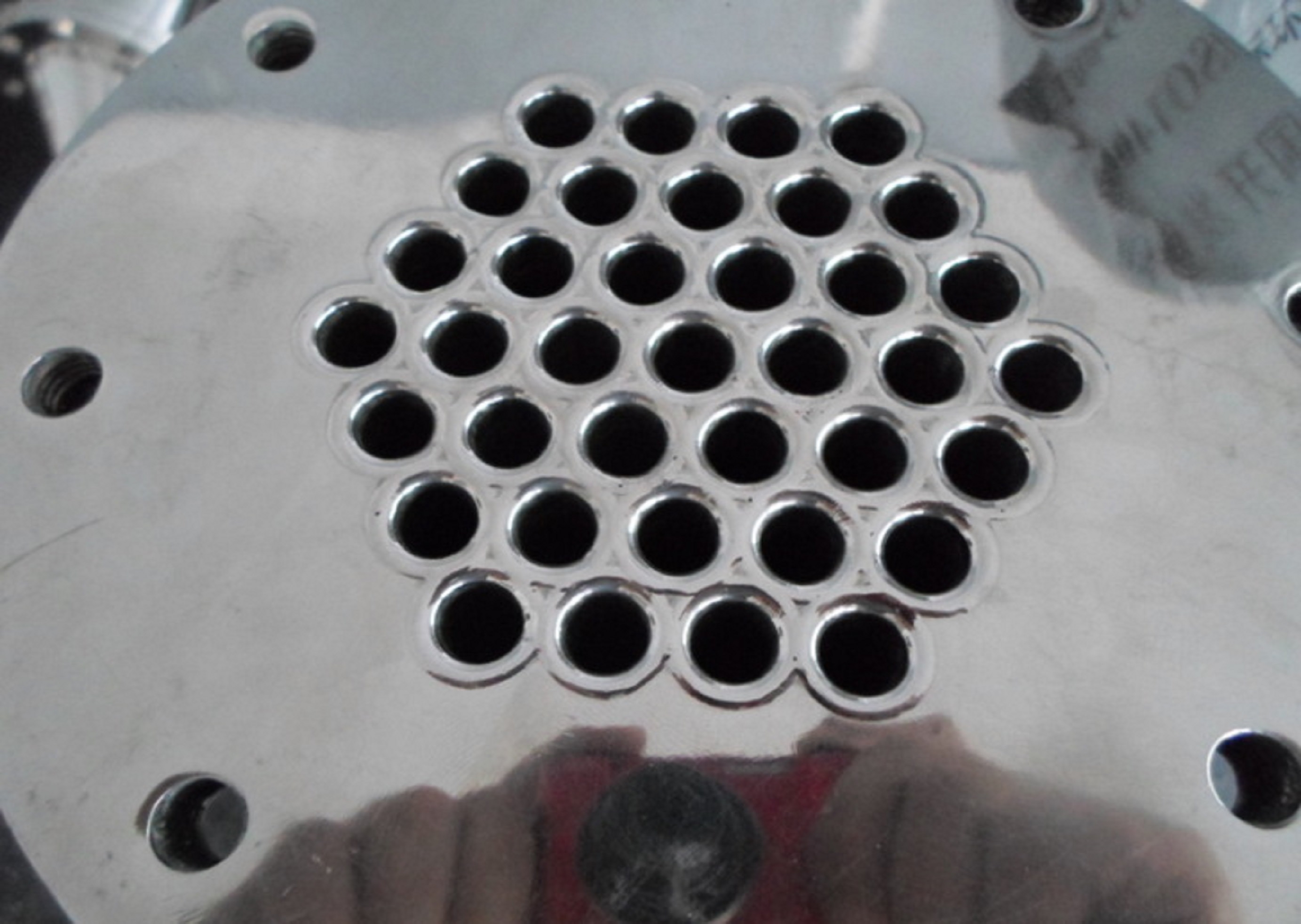

●双管板胀接设计防止温差过大导致换热器泄露对高洁净物料的污染。
●承压能力高适用于高压运行。
Design features。
●Conform to the BPE AsME health structure design standards。
●Meet GMP requirements。
●Pipe minimum discharge。
●No dead ends。
●Multi lead。
●The shell side of the expansion joints to prevent large temperature difference caused by the heat exchanger rupture。
●Design of double tubesheet expanded to prevent excessive temperature difference in the leakage of Gao Jie net material pollution heat exchanger。
●Pressure bearing capacity Gao Shi used for high pressure operation。
制 造 特 点
●十数年换热器，多效蒸馏水机制造经验
●按用户要求制造，传统强度胀接和液压胀接两种方式可选。
●尽技术最大可能实现自动焊接。
●使用专用设备制作U型管，确保管道最小的非控制变形
●表面粗糙度可由Ra0.8至Ra0.3。
●严格的质量控制程序。
●X射线无损检测。
●液压试验测试。
●机械抛光和电化学抛光钝化。
●表面粗糙度检测。
●满足GMp认证要求的文件。
●完善的出厂前验收测试。
Manufacturing characteristics
●More than a decade of heat exchanger, multi effect distilled water machine manufacturing experience。
●According to the requirements of users, the traditional strength expansion and hydraulic expansion two ways。
●Do the best technology possible to achieve automatic welding。
●Making U tube with special equipment to ensure the least non controlled deformation of the pipe。
●Surface roughness can be from Ra0.8 to Ra0.3。
●Strict quality control procedures。
●X - ray nondestructive testing。
●Hydraulic test and test。
●Mechanical polishing and electrochemical polishing passivation。
●Surface roughness detection。
●File to meet the requirements of GMp certification。
●Perfect ex factory acceptance test。

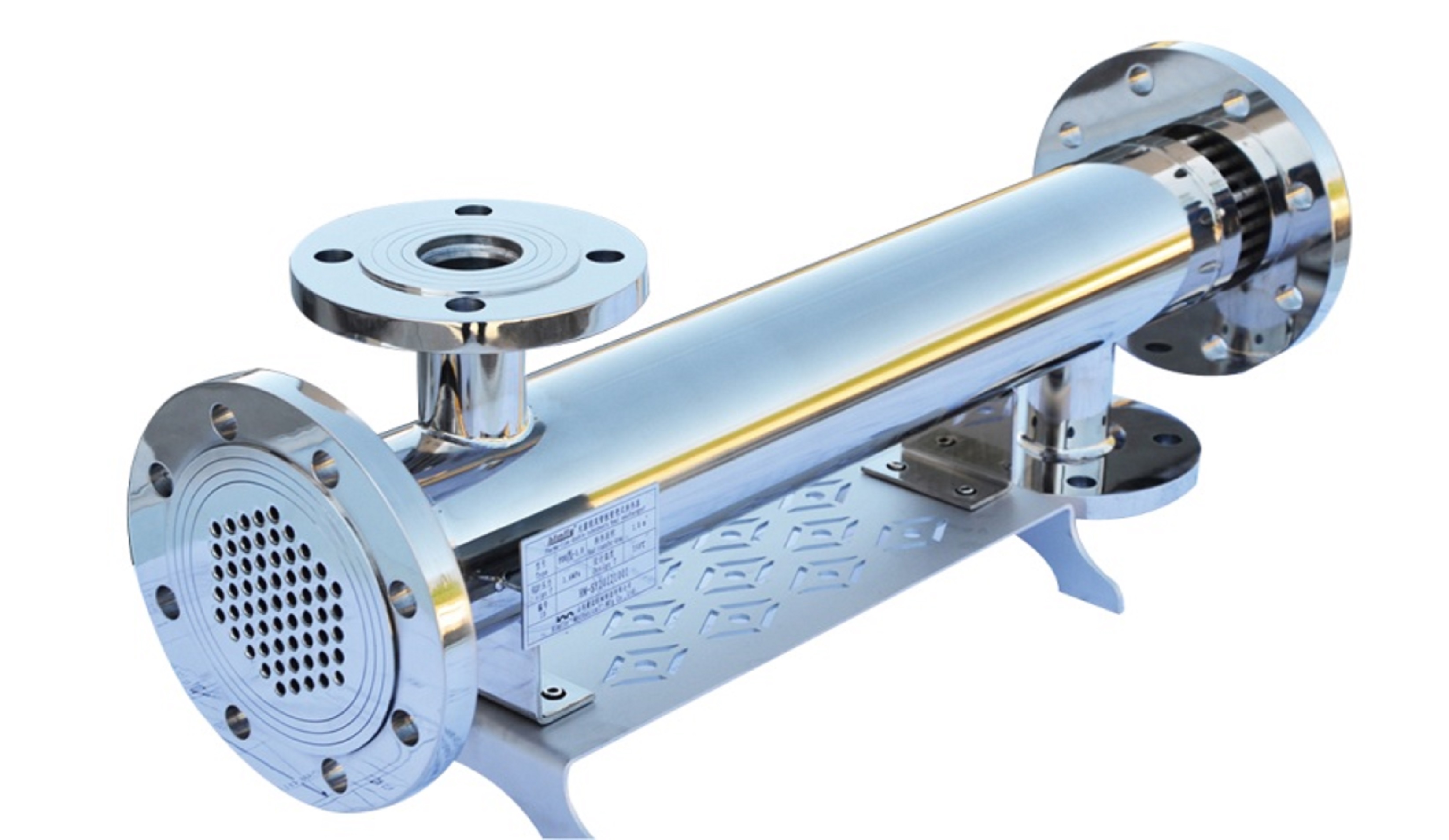

直 管 式 换 热 器
●发现泄露 可以拆除法兰进行检测
●管束无弯曲。
●可设计多导程。
●全排空设计
Straight tube heat exchanger
●Found leaks can be removed to detect the flange。
●No bending of tube bundle。
●Multi lead design。
●Full evacuation design。
U 型 换 热 器
●u型管设计，效率更高
●价格相对较低。
●无需膨胀节设计。
●全排空设计
●管束与简体可拆卸。
